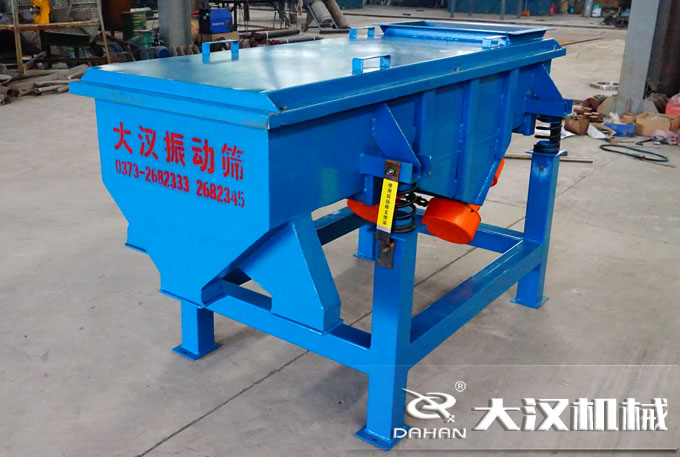

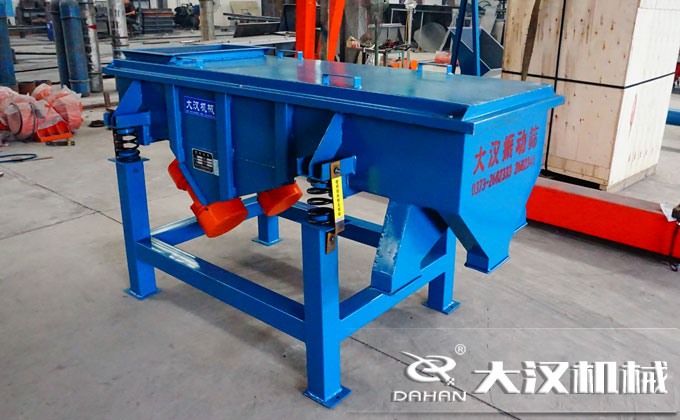

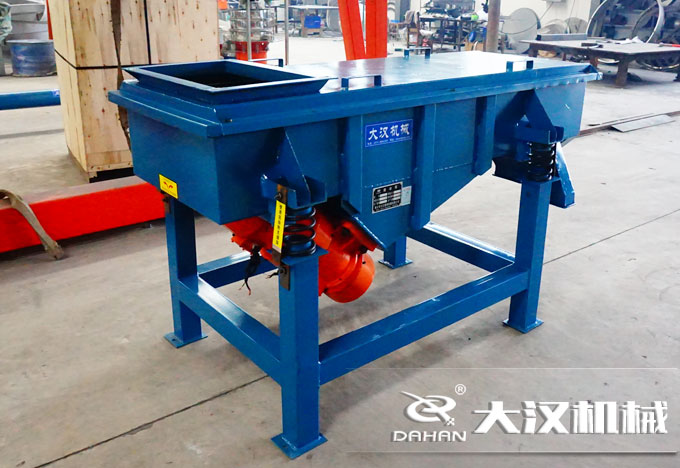

520型一層長方形振動篩

520型一層長方形振動篩

全國統一銷售熱線0373-268 2333

在線訂購

DZSF系列長方形振動篩



我廠生產的DZSF系列方形振動篩也叫直線振動篩。多年來我廠工程技術人員廣泛聽取用戶反饋信息,不斷對產品設計進行改進,多次對技術參數進行優化。優異的產品質量和性能贏得了用戶的肯定和贊譽。

一、工作原理

DZSF系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍或向前作直線運動,從而達到對物料進行篩選和分級的目的。適用于粒度在0.074―5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm.。



二、工作特點

該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。



三、主要適用行業

該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。



四、型號說明

D----------------------------------電機(振動源)

Z----------------------------------直線(運轉軌跡)

SF----------------------------------篩分機

520----------------------------------篩面尺寸(500mm寬x2000mm長)

1-------------------------------------一層(一層篩網兩個出料口)

P-------------------------------------(普碳鋼)鋼板材質

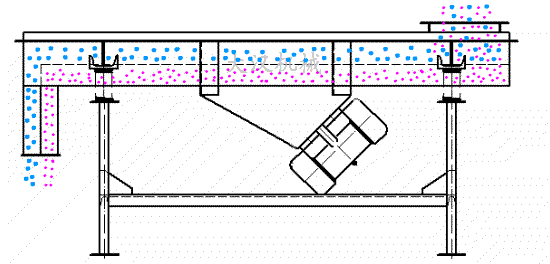

五、篩分原理

物料從給料機均勻地進入篩分機的進料口,在振動電機的激振下,向出料口方向邊跳動邊篩分,通過多層篩網篩分出數種產品和不合格的篩上、篩下物,分別從各自的出口排出,流入料倉或盛料筒.

六、主要技術參數和外形尺寸:

長方形振動篩





DZSF-520

DZSF-525

DZSF-530

DZSF-1020

DZSF-1025

DZSF-1030

公稱尺寸(mm)

500×2000

500×2500

500×3000

1000×2000

1000×2500

1000×3000

物料粒度(mm)

0.074--10

0.074--10

0.074--10

0.074--10

0.074--10

0.074--10

振次(/)

960

960

960

960

960

960

篩面傾角



3―4.5

3―4.5

3―4.5

3―4.5

3―4.5

3―4.5



1--6

1--6

1--6

1--6

1--6

1--6

功率(kw)

2×(0.4-0.75)

2×(0.4-0.75)

2×(0.4-0.75)

2×(0.4-1.1)

2×(0.4-1.1)

2×(0.4-1

七、結構說明

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。

2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。

3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。



4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。

6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面。

7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。

八、安裝調試與使用

該設備應固定在專用地基上,由預埋螺栓固定。如不打專用地基,應在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配置安全可靠的接地保護線.。

注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

新篩機安裝好以后,應按以下要求檢查:

1、檢查振動電機繞組對地的絕緣電阻,若<20MΩ必須烘干后方能使用。

2、篩體和機座上、下彈簧座圈上,彈簧應完全垂直嵌入彈簧座圈,以保證篩體平衡,篩機的振動部分切勿與機外其它物體有硬性連接或接觸。

3、閉合電源開關,確認振動電機同步反向旋轉,進行10-20分鐘空運轉,設備在運行時如有異常聲音,應迅速關機進行檢查處理。設備運轉正常后,可將少量需篩分的物料通過進料口設入篩機內,確認物料向出料口方向行進,然后逐漸增加到所需和所能承受的給料量。

4、篩分物料時,應在進料口將物料均勻投入,保證篩面上的物料均勻分布。物料下落時,不得有大的沖擊,以免損壞篩網,特殊情況下(如物料粒度相差懸殊大、物料比重大等)應在進料口上加一層較粗的篩網作緩沖。

5、用戶可根據篩機的層數,物料比重不同來增減篩機的激振力(通過調節振動電機兩端偏心重錘的夾角來增減激振力),使篩機達到佳的篩分效果。

6、設備在停機時產生瞬間的共振區,此時振幅和噪聲會明顯增大,屬正常現象,設備在開停機前,篩面上不得有存留物料,篩網需經常檢查是否張緊、破損,如有破損要即時更換。
